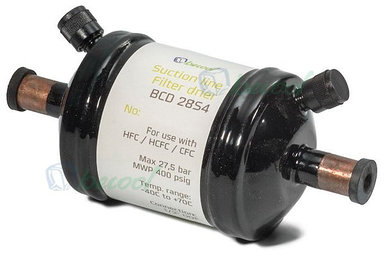

- Фильтры-осушители с антикислотными свойствами серии BCD имеют герметичную конструкцию и могут использоваться во всасывающих линиях для очистки холодильных систем и систем кондиционирования воздуха от продуктов сгорания двигателя компрессора и других сервисных работах.
Твердый сердечник фильтра, состоящий из активированного алюминия и материала типа «молекулярное сито», способен поглощать вредные кислоты и воду. Предлагаемые фильтры-осушители серии BCD выполнены под соединение пайкой и ограничены шестью типоразмерами.
Фильтры-очистители серии BCDF имеют герметичную конструкцию и могут использоваться во всасывающих линиях для очистки холодильных систем и систем кондиционирования воздуха от механических загрязнений.
В металлическом корпусе установлены несколько рядов сеток и картриджный сердечник фильтра, фильтрующие элементы которого способны эффективно очищать систему от механических частиц размером до 15 микрон.
Фильтры-осушители серии BCD
| Расшифровка маркировки фильтра-осушителя BCD-283S | |
| ВСD ВСDF | Фильтр-осушитель антикислотный на всасывающую линию Фильтр-очиститель на всасывающую линию |
| 2 | Модификация фильтра |
| 8 | Размер фильтра (объем фильтра в кубических дюймах) |
| 3 | Соединительный размер в восьмых долях дюйма |
| S | Пайка |
| Модель | Код заказа | Присоед, размеры | Длина L, мм | Диаметр D, мм | Номинальная производительность*, кВт | Производительность по кислоте, г | ||
| R 22/R 407C/R 410A | R 134a | R 404A/R 507 | ||||||
| BCD-28S3 | 071200 | 3/8'' | 145 | 67 | 6,0 | 3,5 | 4,5 | 3,5 |
| BCD-28S4 | 071201 | 1/2'' | 145 | 67 | 10,0 | 5,5 | 8,0 | |
| BCD-28S5 | 071202 | 5/8'' | 145 | 67 | 14,5 | 9,0 | 12,5 | |
| BCD-216S6 | 071203 | 3/4'' | 163 | 80 | 20,0 | 12,0 | 17,0 | 7,8 |
| BCD-230S7 | 071204 | 7/8'' | 240 | 80 | 26,0 | 16,0 | 22,0 | 16,2 |
| BCD-230S9 | 071205 | 1 1/8'' | 245 | 80 | 31,0 | 20,0 | 27,0 | 16,2 |
* номинальная производительность определена при температуре кипения То = 4 С, перепаде давления на фильтре dP = 0,21 бар
Файл откроется на новой странице в формате PDF..
Фильтры-очистители серии BCDF
Таблица номинальной производительности BCDF
| Модель | Код заказа | Присоед, размеры | Длина L, мм | Диаметр D, мм | Номинальная производительность*, кВт | Минимальный размер фильтруемых частиц | ||
| R 22/R 407C/R 410A | R 134a | R 404A/R 507 | ||||||
| BCDF-248S11 | 071206 | 1 3/8" | 277 | 90 | 84,0 | 59,0 | 69,0 | 0,015 |
| BCDF-248S13 | 071207 | 1 5/8'' | 277 | 90 | 86,5 | 64,0 | 72,5 | 0,015 |
* номинальная производительность определена при температуре кипения То = 4 С, перепаде давления на фильтре dP = 0,21 бар
Файл откроется на новой странице в формате PDF..
Назначение и технические характеристики:
- Минимальное падение давления благодаря внутренней конструкции.
- Высокая кислотно - и влагопоглощающая способность.
- Два клапана Шредера для замера падения давления на входе и выходе из фильтра.
- Медные трубки для пайки.
- Фильтрация частиц до 15 мкм.
- Рабочий диапазон температур: -40 С ... +70 С.
- Максимальное рабочее давление: BCD - 35 бар, BCDF - 31 бар.
- Высокая антикоррозионная защищенность внутренних и наружных поверхностей фильтра.
Совместимость со всеми хладагентами CFC, HCFC, HFC.
Место установки и монтаж:
- Фильтр-осушитель BCD/F должен быть установлен как можно ближе к компрессору на всасывающей линии, но перед виброгасителем.
- Необходимо защитить корпус фильтра от прямых солнечных лучей и вибрации.
- Не следует спешить удалять герметичные заглушки для предотвращения попадания внутрь фильтра влаги и грязи.
- Установку манометров на сервисные порты следует делать осторожно, ограничивая крутящий момент на ключе во избежании разрушения сварного соединения штуцера с корпусом фильтра.
- Стрелка на шильде фильтра указывает направление потока. Установка в обратном направлении снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может привести к разрушению внутренних частей фильтра.
- При пайке направляйте пламя горелки от фильтра во избежание его перегрева. Используйте мокрую ветошь или теплоотводящую пасту.
- Если общий вес фильтра-осушителя BCD/F может привести к вибрации трубопроводов и к поломке соединений, необходимо закрепить корпус фильтра специальными кронштейнами.
Рекомендации по обслуживанию:
- Всегда меняйте фильтр, если поглотительная способность существующего упала.
- Рекомендуется изолировать корпус фильтра для уменьшения перегрева всасываемого газа.
