Запчасти для холодильника Атлант ХМ-46

Запчасти для холодильника Атлант ХМ-4626-181 поиск по схемам

поз.-02 730131900300 ОПОРА (Ножка холодильника ХМ-46)

поз.-15 769748902200 Подставка для бутылок (ссылка OZON)

поз.-14    769748502600 ПОЛКА-СТЕКЛО

поз.-16   769748100200 Подставка для яиц - не поставляется

поз.-18   773522411600 Плафон

поз.-19 906345000019 МОДУЛЬ СВЕТОДИОДНЫЙ СМ12-Т ТТ-0601-2014

поз.-20 768742205900 Светильник

поз.-26 769748201900 Крышка бака: крышка контейнера для мяса и рыбы)

поз.-27 769748201800 Бак: контейнер для мяса и рыбы

поз.-26+27 Емкость (контейнер) для мяса и рыбы.

поз.-28 773461100100 Салазки:

поз.-29 769748201700 Сосуд: Ящик для фруктов (передвижной, подвесной Pull Box) холодильника Атлант

поз.-30 769748202100 Крышка масленки

поз.-31 769748202000 Масленка

поз.-37 769748202400 Сосуд: ЯЩИК ВЫДВИЖНОЙ ЗОНЫ СВЕЖЕСТИ SUPER FRESH BOX (С НАПРАВЛЯЮЩИМИ - ПОЛОЗЬЯ) АТЛАНТ ХМ-46

поз.-38 769748202200 Сосуд: Ящик выдвижной зоны свежести холодильника Атлант ХМ-46 ATLANT SUPER FRESH BOX

поз.-39 905691320007 РОЛИКОВАЯ НАПРАВЛЯЮЩАЯ 250ММ (ПОДВИЖНАЯ ЧАСТЬ ПРАВАЯ) DR(250) ТТ-0630-2016

поз.-40 769748902500 Разделитель: Перегородка ящика овощей Атлант 769748902500 (ХМ-46 - серии)

поз.- 41 769748202300 СОСУД: Ящик для овощей и фруктов холодильников Атлант 769748202300 (ХМ-46)

поз.- 43 774535303800 Кронштейн петли средней = Петля холодильника Атлант ХМ-46 (730152701900, средняя)

поз.- 44 771511300200 Ось (петли)

поз.- 45 (43+44) 730152701900 Петля средняя

поз.- 47 769748404500 Поддон  Ссылка на ОЗОН

поз.- 48 773522411500 Форма для льда

поз.-49 769748403900 Поддон корзины  Ящик морозильной камеры холодильника Атлант ХМ46, 769748403900

поз.-50 773522411000 ПАНЕЛЬ ПЕРЕДНЯЯ

поз.-51 (49+50) 769748302800 Корзина: Ящик в сборе (панель+поддон): 769748302800

поз.-52 769748404100 Поддон корзины

поз.-53 773522411200 ПАНЕЛЬ ПЕРЕДНЯЯ

поз.-54

Корзина нижняя

поз.-55 771451100100 Ось

поз.-56 773434802300

поз.-57 730152701700 Петля нижняя

05 769748403800 КРЫШКА ЕМКОСТИ Крышка балкона-барьера двери холодильника Атлант 769748403800

06 769748403700 ОСНОВАНИЕ ЕМКОСТИ (Основание барьера двери холодильника Атлант 769748403700 (верхняя)

5+6 =7

08 769748403500 ЕМКОСТЬ (Средний балкон на дверь холодильника Атлант ХМ-46 769748403500)

09 769748902100 ОГРАНИЧИТЕЛЬ

10 769748403600 ЕМКОСТЬ = Нижний большой балкон Bottele Zone на дверь холодильника Атлант ХМ-46 769748403600

12 769748404200 ЕМКОСТЬ

13 769748902004 УПЛОТНИТЕЛЬ

14 769748902000 УПЛОТНИТЕЛЬ  (Уплотнитель EA 56х77)

17 771154502800 ВТУЛКА

01 016800000002 КОМПРЕССОР CTC 87 H5 ТУ BY 100010198.076-2011   (Действует до 28.06.2016)

01 016800010002 КОМПРЕССОР CTC 87 H5-01 ТУ BY 100010198.076-2011  = замена на СТВ87H5

02 769748402200 Сосуд (водосборник, крышка компрессора)

03 769743106200 ИСПАРИТЕЛЬ (нет ссылок)

04 774621801000 Обрамление

08 769743106105 ИСПАРИТЕЛЬ

10 261775103002 КОНДЕНСАТОР

11 769743501402 Конденсатор

16 774712100200 ТРУБКА ЗАПРАВОЧНАЯ

18 371325105000 Фильтр-осушитель

 20 071469100202 Подушка (опора компрессора)

ПРОВОДКА

07 904211900002 ТЕРМОРЕГУЛЯТОР ЭЛЕКТРОННЫЙ ЕТ46.12-Т ТТ-0554-2014

08 903464202052 Выключатель WP20А ТТ-0062-2013 ф. "ELWAT"   Ссылка на ОЗОН

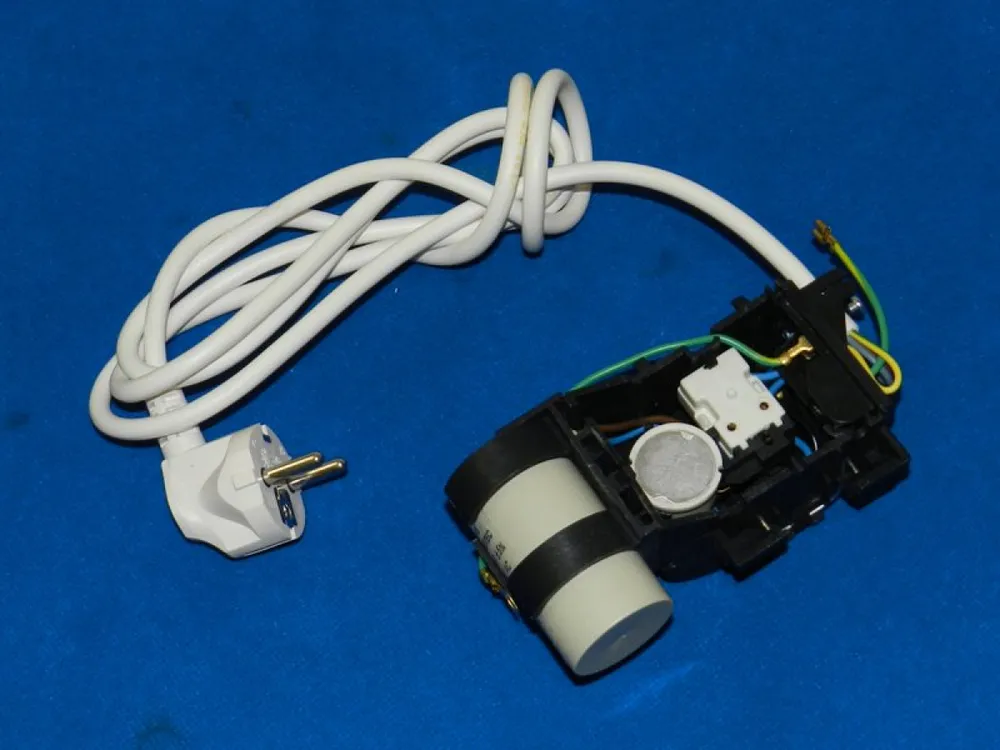

01 764114900103 Шнур питания  Ссылка на ОЗОН

11 903555001600 ВИЛКА ОПРЕССОВАННАЯ 40(007)-16-250-60227 IEC53 3X0.75-1.8-Б1-1ROHS ТУ BY 700063643.001-2010

13 064746100109 БЛОК ПУСКОЗАЩИТНЫЙ = Реле пускозащитное КК-14 для компрессора СТВ 87 холодильника Атлант (с конденсатором) 64114901213

908081410162 ДАТЧИК М2020/10K/165 ТТ-0132-2009  Ф. "EPCOS" 2
