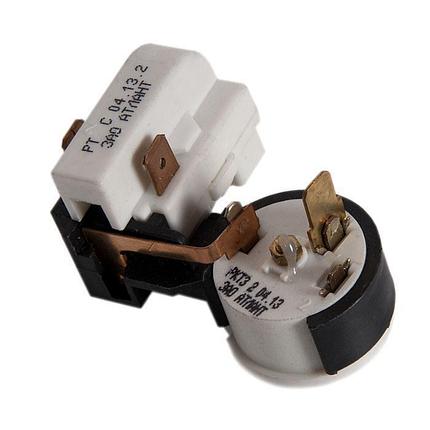

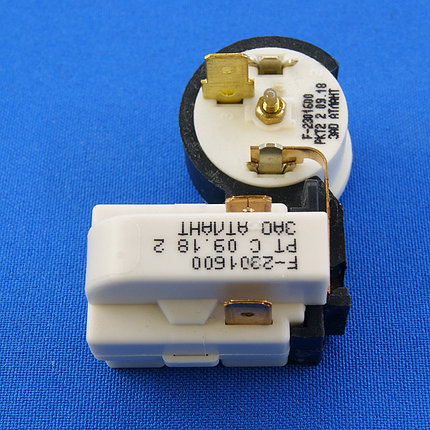

Пускозащитное реле для компрессоров холодильника и морозильника Атлант РКТ3 064114901602

Защитное и пусковое реле компрессора холодильника Атлант РКТ-3 купить в Минске, заказать почтой по Беларуси.

Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отображения на сайте. Уточняйте необходимую информацию у менеджеров.

ВНИМАНИЕ! ЕСЛИ ТОВАР ПОСТАВЛЯЕТСЯ ПОД ЗАКАЗ! ТОЧНАЯ АКТУАЛЬНАЯ ЦЕНА И СРОК ПОСТАВКИ УТОЧНЯЮТСЯ МЕНЕДЖЕРОМ ПОСЛЕ ЗАКАЗА ТОВАРА ЧЕРЕЗ КОРЗИНУ САЙТА И ДОПОЛНИТЕЛЬНО СОГЛАСОВЫВАЕТСЯ С КЛИЕНТОМ В ТЕЧЕНИИ 1-2Х РАБОЧИХ ДНЕЙ ПОСЛЕ ЗАКАЗА!

Реле пускозащитное РКТ-3 предназначено для выполнения стандартных функций: запуска компрессора, обеспечения режимов работы компрессора и защиты компрессора от перегрузок. Согласно таблице применимости производителя, применим с компрессором серии СК.

Характеристики (РКТ1 / РКТ2 / РКТ3 / РКТ4 / РКТ5 / РКТ6):

Ток несрабатывания, А .... 1,0 / 1,3 / 1,8 / 1,9 / 0,9 / 1,2

Ток срабатывания, А .... 1,5 / 1,8 / 2,5 / 3,0 / 1,5 / 1,8

Максимальный ток срабатывания, А .... 5,0 / 6,3 / 8,0 / 11,5 / 5,0 / 6,3

Температура срабатывания, °С .... 130±10

Время срабатывания, с .... 6-15


Реле пускозащитные для компрессоров холодильников РКТ1, РКТ2, РКТ3, .. 4, 5, 6 по конструкции существенных отличий не имеют, имеется разница в токе и температуре срабатывания защитной части. Эта запчасть холодильника не ремонтируется.

Предназначено для защиты компрессора холодильника от перегрузки. Применяется в холодильниках «Атлант».

Схема соединений реле РКТ 3 показана на рисунке:

C ― на общую компрессора,

S ― на пусковую,

R ― на рабочую обмотку компрессора,

u1 ― биметаллическая пластина,

r1 ― спираль с высоким сопротивлением,

К ― рабочий конденсатор.

Принцип работы защитной части реле РКТ

напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь.

Позисторная часть реле пускозащитного РКТ

Тепловая часть работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

Основные параметры защитных реле РКТ-1...РКТ-6:

Настройка по температуре срабатывания 120-140 град.С;

Настройка по температуре возврата 60-75 град.С;

Температура срабатывания 130+-10 град.С;

Температура возврата 65 +10-5 град.С;

Ток срабатывания (при t=80 град.С):

РКТ-1 1,5А;

РКТ-2 1,8А;

РКТ-3 2,5А;

РКТ-4 3,0А;

Максимальный ток срабатывания (при t=25 град.С)соответственно: 5; 6,3; 8,0; 11,5 A.

Время срабатывания 6-15 сек.
